Компенсаторы хроматической дисперсии Cor-X
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание
Компенсатор дисперсии Cor-X — это полностью пассивное устройство, необходимое для устранения влияния хроматической дисперсии на оптический сигнал, при распространении по оптическому волокну. Особенно это актуально для высокоскоростных систем передачи большой протяженности, работающих в диапазоне длин волн 1550 нм, где хроматическая дисперсия больше всего проявляется.
В работе компенсатора дисперсии Cor-X используется компенсационный метод, т. е применяется специальное волокно с противоположным знаком хроматической дисперсии, чем у обычного волокна. Количество такого волокна и определяет, какая эквивалентная длина оптической линии будет компенсирована по дисперсии.

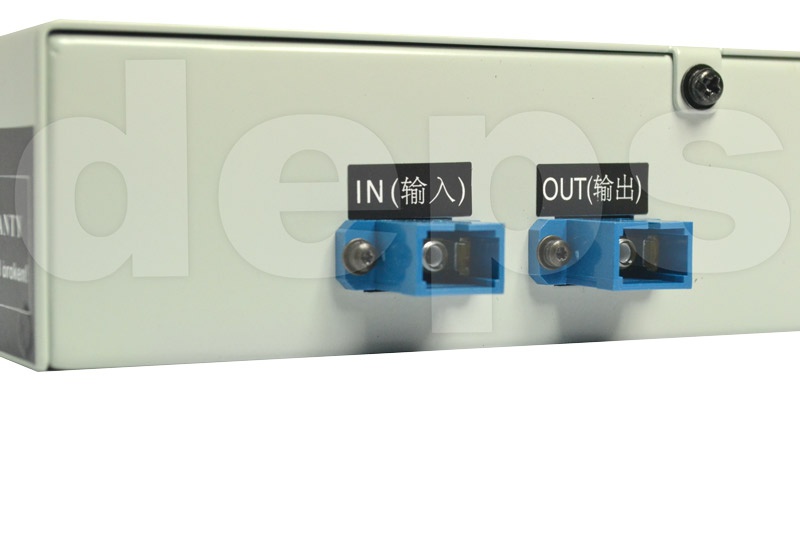

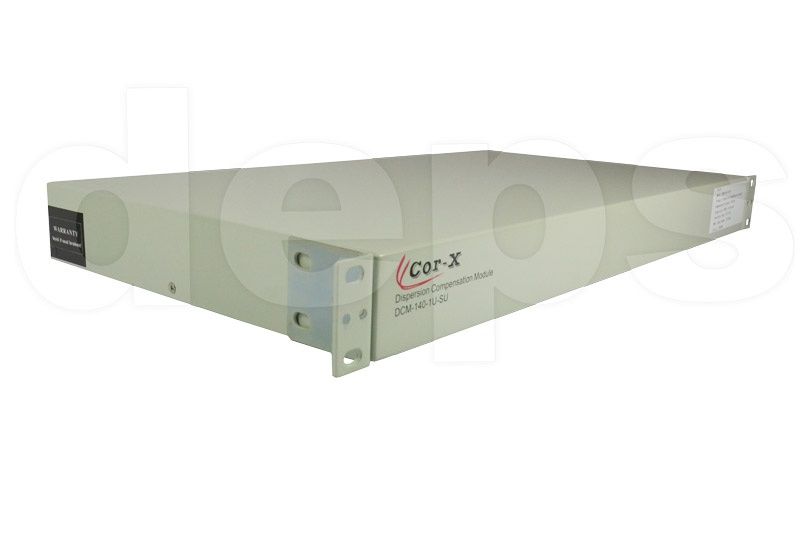

Физически компенсатор выполнен в виде модуля высотой 1U для установки в обычную 19″ телекоммуникационную стойку.
Сфера применения:
- Протяженные оптические линии на волокне G652
- Сети DWDM
- Транспортные сети SDH
- Передача сигналов КТВ по оптике
-
Характеристики
ХарактеристикиHTML DCM-20 DCM-40 DCM-60 DCM-80 DCM-100 DCM-120 DCM-140 Компенсируемая длина волокна по дисперсии (для волокна G652) 20 км 40 км 60 км 80 км 100 км 120 км 140 км Рабочий диапазон длин волн 1525...1565 нм Дисперсия (на 1545 нм), пс/нм -340±-10 -670±20 -1000±30 -1340±40 -1680±50 -2010±60 -2350±70 RDS (на 1545 нм), нм-1 0 0036±10% Вносимые потери (max.), дБ ≤3,3 ≤4,7 ≤6,4 ≤8,0 ≤9,5 ≤11,0 ≤12,5 PDM (max.), пс ≤0.6 ≤0.7 ≤0.8 ≤0.9 ≤1.0 ≤1.1 ≤1.2 Порог SBS (min), дБм 6 Эффективная площать сечение Aeff (на 1550 нм), мкм2 20 Максимальный подаваемый уровень сигнала, дБм 23 Тип оптических разъемов SC, LC (под заказ) Температура эксплуатации, ˚С -5...+70 Температура хранения, ˚С -40...+85 Относительная влажность, % 85 - Отзывы
-
